コーナー

プラダンケース角の歪み防止・補強に

C式のプラダンケースの角に取り付け、ケースの歪みを防ぐ部材です。フレームと組み合わせた状態で使用します。段積み用のリブが付いたものとリブが無い物の2種類があります。
また、一般的なC式ケースの場合、幅面側はシートが二重(ダブル面)になり、長面側はシートが一重(シングル面)となります。そのため、ケースを幅面から見た時にケース手前左角に付くLタイプと、ケース手前右角につくRタイプの2タイプが必要になります。プラダンコンテナ1ケースにつき、Lタイプコーナー2つ、Rタイプコーナー2つの計4つをご用意下さい。

商品画像

: リブ付きSWコーナー(白)

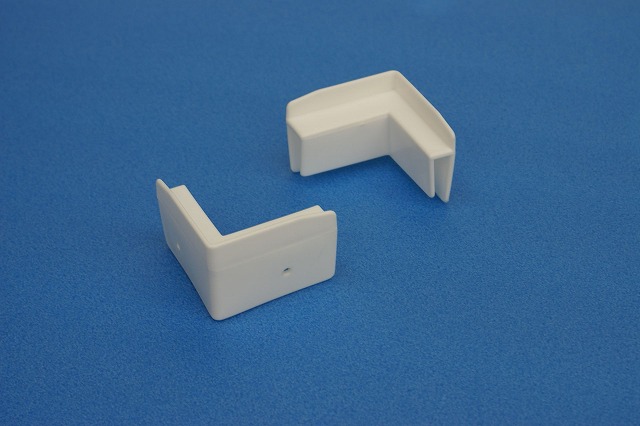

: リブ無しSWコーナー(白)

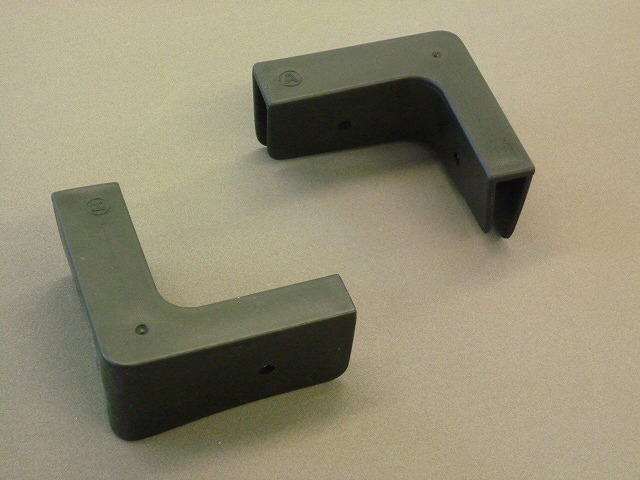

: リブ付きSWコーナー(導電)

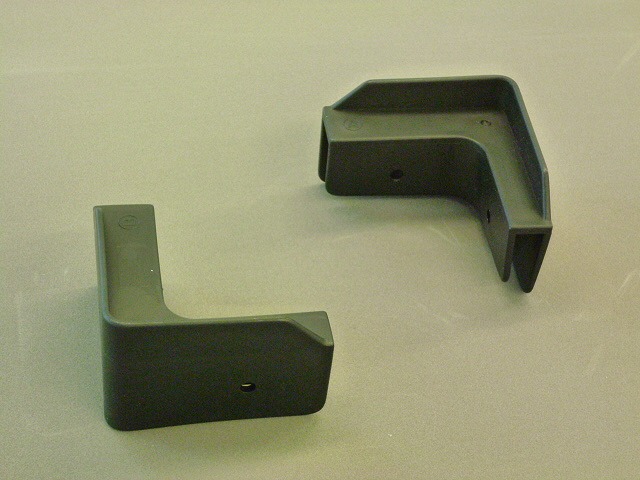

: リブ無しSWコーナー(導電)

スペック情報

	一般品	導電品
材質	ポリプロピレン
色	白/黒(導電)
形状1(リブ）	有/無
形状2	Lコーナー/Rコーナー
最低発注数	800個 (L・R各400)	800個 (L・R各400)
最小ロット	800個 (L・R各400)	800個 (L・R各400)

※発注数によっては送料が必要となりますのでご注意ください。

寸法表

	リブあり	リブ無し
長さ*2	70	70
高さ*2	49	36
リブ高さ*2	13	-
穴	5	5

※ECサイトでは、ダブル（W）のみ販売しています。

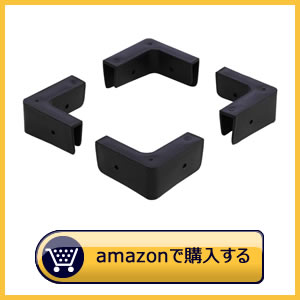

【ＤＩＹ・自作用】リブなしコーナー部材セットプラダンケース用パーツ（1ケース分SW） (黒)

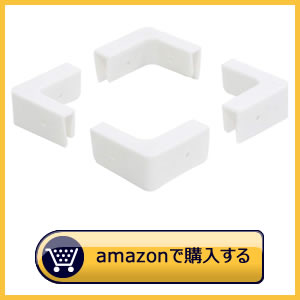

【ＤＩＹ・自作用】リブなしコーナー部材セットプラダンケース用パーツ（1ケース分SW） (白)

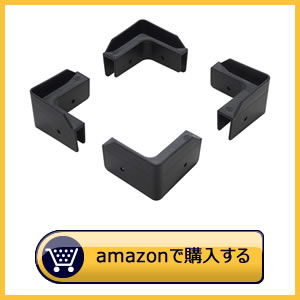

【ＤＩＹ・自作用】リブありコーナー部材セットプラダンケース用パーツ（1ケース分SW） (黒)

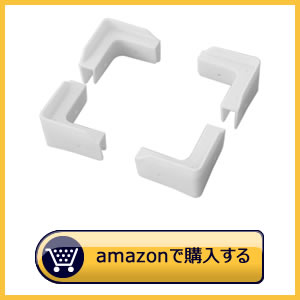

【ＤＩＹ・自作用】リブありコーナー部材セットプラダンケース用パーツ（1ケース分SW） (白)

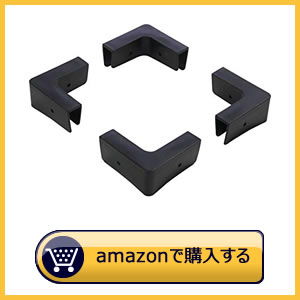

【ＤＩＹ・自作用】リブなしコーナー部材セットプラダンケース用パーツ（1ケース分WW） (黒)

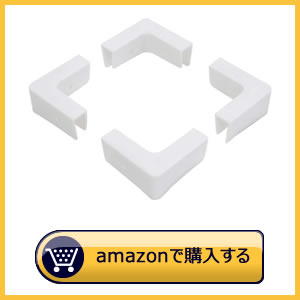

【ＤＩＹ・自作用】リブなしコーナー部材セットプラダンケース用パーツ（1ケース分WW） (白)

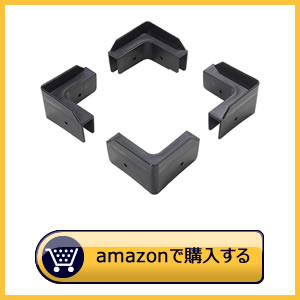

【ＤＩＹ・自作用】リブありコーナー部材セットプラダンケース用パーツ（1ケース分WW） (黒)

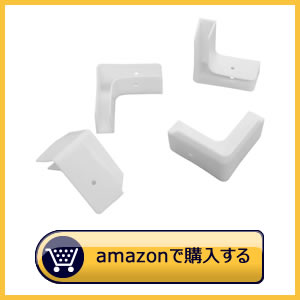

【ＤＩＹ・自作用】リブありコーナー部材セットプラダンケース用パーツ（1ケース分WW） (白)

加工方法

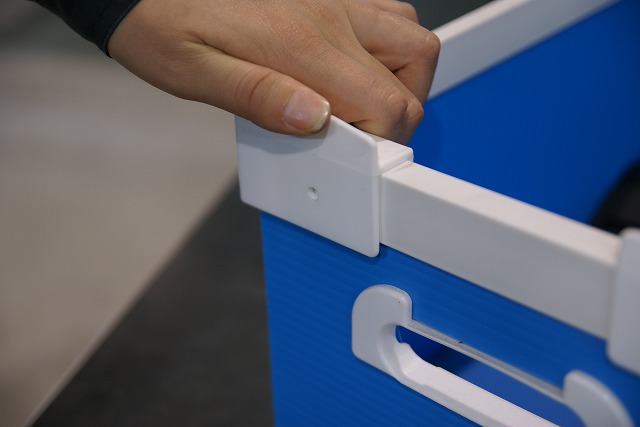

プラダンコンテナに取り付ける場合

: フレームの上からコーナーを被せます。

: コーナー外側面の穴位置に合わせ、フレーム、シート、コーナー内側面に下穴を開けます。 *1

: 下穴に沿って、鋲を打ち込んで下さい。

*1 下穴を開ける際には、電動ドリルを用い、ドリル刃はプラスチック用をお使い下さい。段積みが必要な場合には、ケース底面と口の寸法差(開き具合)にご注意ください。
*2 寸法は全て外寸値です。詳細な寸法値・MSDS情報等につきましては直接ヤマコー営業部までお問合せ頂くか(info@yamakoh.com)、サンプルにてご確認ください。
